噴漆房,顧名思義就是在一個房間里對要噴漆對象進行噴漆作業,也叫做噴烤漆房。噴漆房是提供涂裝作業專用環境的設備,能滿足涂裝作業對溫度、濕度、光照度、空氣潔凈度等要求,能將噴漆作業時產生的漆霧及有機廢氣收集,并通過有機廢氣治理設備處理后排放,是噴漆作業不可或缺的涂裝設備。本文為您介紹水簾噴漆房設計及相關環保處理設備知識。 一、水簾式噴漆房設計要點: 1、確定噴漆室合理的配置形式。
2、確定噴漆房烤漆房合理的噴漆室水平面空氣平均流速。
3、送風、排風系統合理匹配,保證噴漆室內微正壓。
4、水簾厚度應均勻,應注意上水槽的結構形式及供水管路分配。 5、水簾板下部至水槽液面的距離應合理。 6、水洗霧化噴嘴及管路應便于拆卸、更換及清理。
7、氣水分離沉降應充分且便于清理。

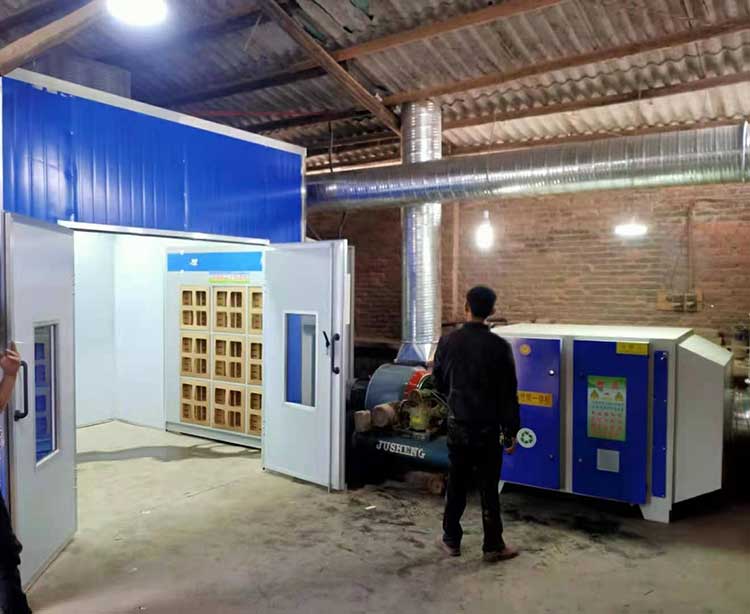

光氧活性炭一體機
二、如何選擇噴漆房環保處理設備?
噴漆過程會對環境會產生一定影響,噴漆工藝過程產生產生的大氣污染物有:甲苯、二甲苯等有機溶劑,它們具有揮發性、毒性、刺激性異味,長期接觸對人群健康產生不利影響。我們?cè)谶x擇噴漆房廢氣處理工藝時有以下方法。
1、噴漆房環保設備方法一:干式噴漆柜+活性炭吸附裝置 噴漆廢氣經水幕柜清洗后,對漆霧起到了很好的清潔和降解作用。廢氣進入中青綠色能源環保(蘇州)有限公司生產的油霧過濾器,油霧過濾器內填充中青綠色能源環保制造的特殊油霧過濾材料,去除95%以上的油漆粉塵。廢氣凈化后通過加壓引風機進入活性炭吸附塔,有機廢氣被床內活性炭吸附?;钚蕴课竭m用于大流量、低濃度的有機廢氣。活性炭采用顆?;钚蕴?,比表面積(吸附面積)高達500-1500m2/g,比表面積大,因此具有較高的表面活性炭和吸附能力。
值得注意的是噴漆廢氣是在噴涂過程中產生的,霧化的粉塵顆粒和三苯基等揮發性有機廢氣是液態漆在氣壓作用下形成的,粒徑小,濃度高,大部分在10μm以下,不經過預處理,活性炭的微孔會很快被堵塞,活性炭的吸附效果無效。
噴漆房環保設備
2.噴漆室廢氣處理方法二:干式漆霧過濾器+催化燃燒設備
噴漆室產生的有機廢氣通過收集罩和管道泵出車間,進入油漆粉塵預處理設備,然后進入吸附+解吸+催化燃燒廢氣凈化裝置。 廢氣首先通過粉塵過濾器中的過濾層去除粉塵顆粒,凈化后的氣體進入帶有蜂窩狀活性炭的活性炭吸附塔,與蜂窩狀活性炭充分接觸。利用活性炭對有機物的強吸附作用凈化氣體,處理后的氣體可以達到排放標準。該設備性能穩定,能夠達到預期效果。運行一段時間后,吸附床達到吸附飽和,啟動1小時后解吸-催化燃燒自平衡過程自動循環。此時解吸再生系統啟動,活性炭解吸再生(不更換活性炭)。解吸后的氣體將被催化燃燒裝置燃燒,產生二氧化碳、水和部分熱量等無害氣體。整個吸附和催化燃燒過程將由PLC自動控制。 活性炭吸附飽和后可以用熱空氣解吸再生。再生后的活性炭可以重新投入使用,通過控制脫附過程的流量,有機廢氣的濃度可以濃縮10-15倍。解吸氣流由催化床燃燒機加熱到300℃左右,在催化劑的作用下被點燃。催化燃燒過程的凈化效率可達97%以上。燃燒后,產生CO2和H2O,并釋放大量熱量。一部分熱量用于通過催化燃燒床中的換熱器加熱解吸后的高濃度廢氣,另一部分來自加熱室的空氣被活性炭解吸。

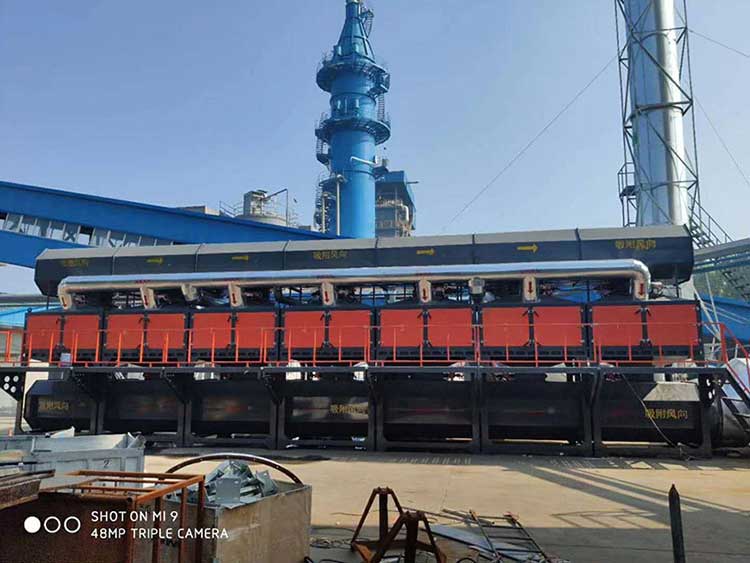

催化燃燒設備 噴漆廢氣是在噴涂過程中產生的,霧化的粉塵顆粒和三苯基等揮發性有機廢氣是液態漆在氣壓作用下形成的,粒徑小,濃度高,大部分在10μm以下,不經過預處理,活性炭的微孔會很快被堵塞,活性炭的吸附效果無效。油漆廢氣經水幕柜清洗后,對漆霧起到很好的清潔和降解作用。
廢氣進入噴水廢氣處理塔,經濕式旋流板廢氣塔進一步凈化后,通過加壓引風機進入活性炭吸附塔。有機氣體被床中的活性炭吸附?;钚蕴窟m用于大流量、低濃度的有機廢氣?;钚蕴坎捎妙w粒活性炭,比表面積(吸附面積)高達500-1500m2/g,比表面積大,因此具有較高的表面活性炭和吸附能力。排出的低濃度有機氣體被吸附在其活性表面,凈化后的氣體從高空的外排氣管排出。
氣旋混動噴淋塔
4.噴漆房廢氣凈化設備方法4:氣旋噴漆柜+光氧催化+活性炭環保吸附箱
噴漆廢氣是在噴涂過程中產生的,霧化的粉塵顆粒和三苯基等揮發性有機廢氣是液態漆在氣壓作用下形成的,粒徑小,濃度高,大部分在10μm以下,不經過預處理,活性炭的微孔會很快被堵塞,活性炭的吸附效果無效。油漆廢氣經氣旋水簾柜清洗后,對漆霧起到很好的清潔和降解作用。
氣旋噴漆柜
噴漆廢氣經水簾柜清洗后,對漆霧起到很好的清潔和降解作用。廢氣進入噴水廢氣處理塔,經濕式旋流板廢氣塔進一步凈化后,通過加壓引風機進入光催化除臭設備。在高能紫外線的照射下,揮發性有機化合物的化學鍵發生開環、斷裂等各種反應(光化學反應),降解轉化為CO2、H2O等低分子化合物??諝庵械难鯕獗桓吣茏贤夤庹丈洚a(chǎn)生臭氧,臭氧吸收紫外光產生氧自由基和氧氣,氧自由基與空氣中的水蒸氣反應產生羥基自由基,羥基自由基是一種更強的氧化劑,與醇、醛、羧酸等有機廢氣徹底氧化成水、二氧化碳等無機物,然后進入活性炭吸附器進行吸附。廢氣凈化后,***終通過管道排入大氣,達到標準。為了達到***佳的凈化效果,廢氣經光催化除臭設備分解后,在管道中反應需要3~5秒。排出的低濃度有機氣體被吸附在其活性表面,凈化后的氣體從高空的外排氣管排出。
