1.1、催化燃燒設備的工作原理如下,它是利用了微孔活性物質對溶劑分子或分子團的吸附力,當廢氣通過吸附介質時,其中的有機溶劑即被阻留下來,從而使有機廢氣得到凈化處理,當吸附體吸附飽和后,又根據分子熱運動理論,從外界加給吸附體系熱能,提高被吸附分子或分子團的熱運動能量,當分子熱動力足以克服吸附力時,有機溶劑分子便從吸附體系中爭脫出來,從而使吸附介質得到再生。 1.2、 活性炭吸附:在引風機的作用下將捕集后的低溫、低濃度廢氣進入凈化裝置內吸附體,廢氣通過蜂窩狀蜂窩活性炭吸附凈化,凈化后空氣通過風機經過排氣筒排空。

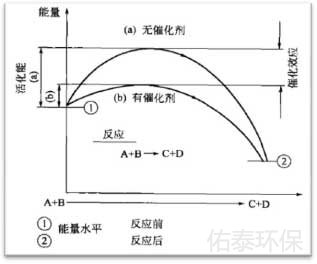

1.3、活性炭脫附再生:當蜂窩狀蜂窩活性炭在吸附室內吸附至濃縮到飽和定量值時,從吸附體中自動轉換1個室為脫附室,自動循環轉換吸附、脫附。 催化燃燒設備催化原理 脫附時,由生產作業室外的氣體作為脫附氣體,在經過熱交換器的作用下,使蜂窩活性炭碳室進行脫附。脫附出的氣體經熱交換器后進入脫附設備,將溫度升至300℃左右,燃燒后的氣體再進入熱交換器,與脫附出的氣體進行熱交換,對脫附氣體進行預加熱,加熱進氣,提高熱能利用率,減少加熱電能。
脫附下來的有機廢氣經阻火器并經主進風閥/旁通閥切換調節進入熱交換器,通過熱交換器的換熱,使溫度較低的有機廢氣加熱到起燃溫度。然后升溫后的有機廢氣進入氧化反應床,在高溫氧化作用下,有機物進行氧化反應生成H2O和CO2。由于催化反應放熱,使反應后氣體溫度上升達到一定的溫度值。反應后的高溫氣體經熱交換器換熱,預熱脫附廢氣使溫度升高,并且反應后的高溫氣體降低一定量的溫度,***后經排風機高空排放。

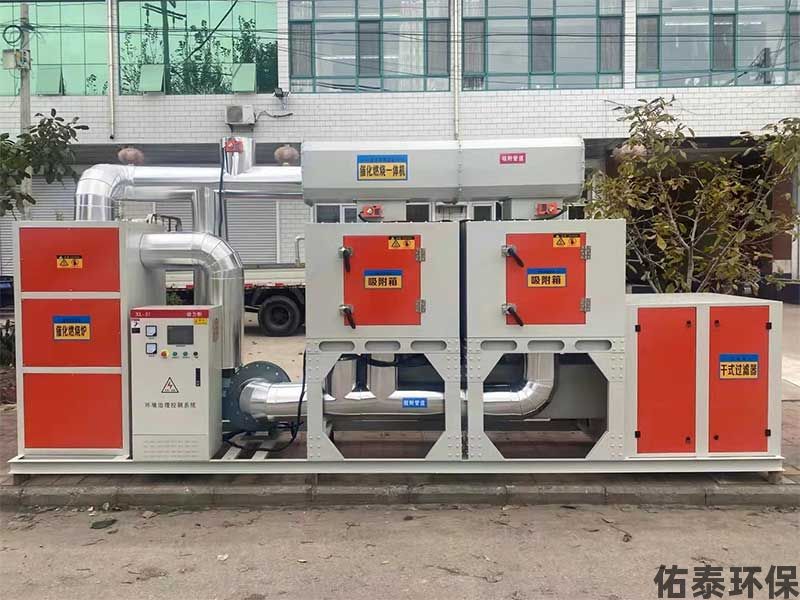

1萬風量催化燃燒廢氣處理設備 系統啟動時,首先由電加熱管對脫附設備進行加熱,當電加熱器達到設定預熱溫度時,自動開啟引風機,主進閥開啟一定量(***小設定值),當氧化反應達到氧化起燃溫度時,通過溫度控制器及可編程控制器使主進閥逐漸開啟,旁路閥逐漸關閉。在對氧化反應加熱過程中,由于燃燒功率相對較小,所以通過主進閥的風量是比較小的。大部分氣體由旁通閥自然排出。隨著廢氣反應熱的不斷產生和熱交換器的換熱,以及電加熱器的加熱,使預熱空氣溫度逐漸達到設計的催化起燃溫度。因此電加熱功率逐漸減小直至完全停止(電加熱功率根據廢氣濃度而定)。達到正常運行狀態。
催化燃燒脫附裝置自動控制吸附、脫附、熱平衡、催化分解凈化、余熱利用各個環節的循環,確保吸附、脫附、凈化達到預期效果。裝置處于全負壓運行,運行安全可靠,催化分解凈化放熱空氣經熱交換器熱轉換,降低運行成本,達到安全脫附。流量調節閥可根據催化分解凈化放熱溫度來控制循環風的流量大小,有助于催化分解凈化溫度熱平衡,能達到節能效果。

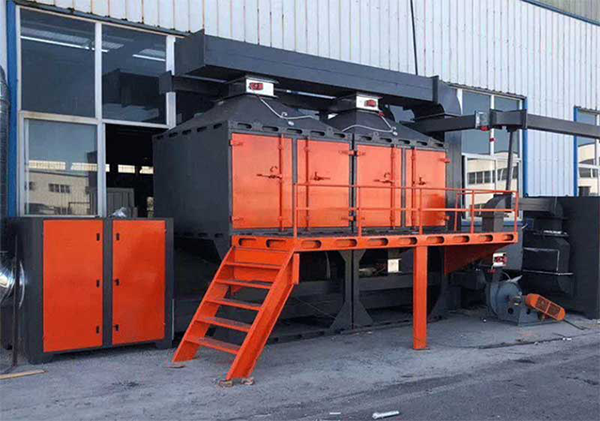

2萬風量催化燃燒廢氣處理設備 二、 催化燃燒凈化設備設計原則 ①貫徹國家關于環境保護的基本國策,執行國家對環境保護、廢氣治理的有關法律、法規、規范及標準。
②按照業主的要求,通過分析比較和調查研究,選用符合實際的工藝方案,以期獲得較大的社會、經濟和環境效益。在總體規劃的指導下,從保護大氣環境及人身健康的角度出發進行設計、規劃,本凈化設備的提供,首先保證尾氣的有效達標排放,確保廢氣處理后達到國家標準;其次保證設備的處理風量達到生產要求。
③采用技術***,經濟可行,盡可能降低工程投資及運行成本的廢氣治理工藝,確保廢氣治理系統在技術上的***性、經濟上的合理性和操作上的可靠性。

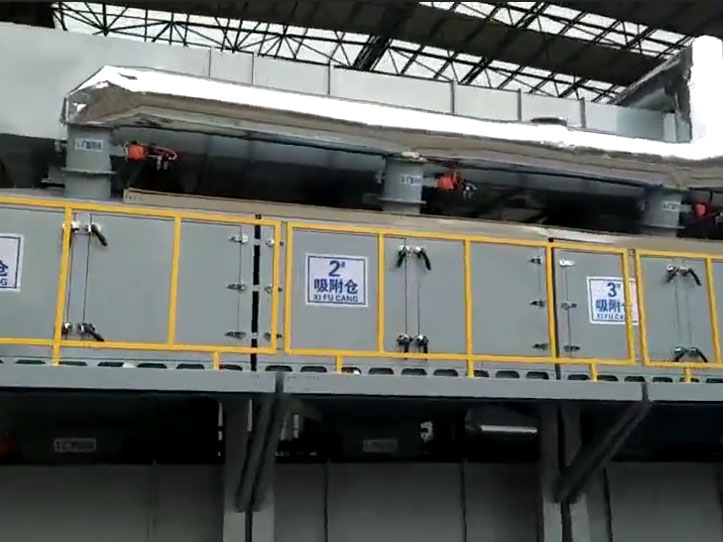

1萬風量催化燃燒廢氣處理設備
④所采用的設備具有操作簡便靈活,維修方便,使用壽命長。
⑤妥善處理廢氣凈化過程中產生的其他廢物,避免造成二次污染。
⑥體現“以人為本”的設計理念,盡可能減輕勞動強度。
⑦整體布置在滿足使用功能的基礎上,要求結構緊湊、布局合理、美觀大方,盡可能節省占地,節約能耗,***貫徹節能減排、環保、安全、衛生、防火原則。
